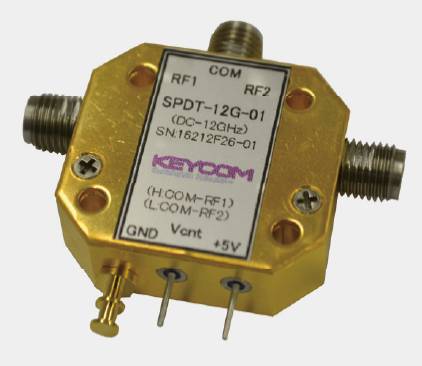

DC-12GHz SPDT スイッチモジュールです。概要
DC-12GHz SPDT スイッチモジュールです。+5V 単電源で動作します。コントロール電圧は+3V-+5V の範囲で動作します。仕様
| NO. | 項目 | 仕様 | 詳細 |
| 1 | 周波数範囲 | DC-12GHz | - |
| 2 | 機能 | 1 極双投 | - |
| 3 | 挿入損失 | –2.4dB Typ. @ 6GHz | –3.5dB @ 12GHz |
| 4 | アイソレーション | –50dB Typ. @ 6GHz | - |
| 5 | RF入力電力 | P1dB = +27dBm MAX +30dBm | - |
| 6 | 制御電圧Vcont. とスイッチング動作 | +3V-+5V（COM-RF1：ON COM-RF2：OFF） |
OFF のRF 端子は内部50Ωで終端される。 |
| 7 | 供給電源 | +5V 20mA 以下 | - |
| 8 | スイッチングスピード | Tr、Tf ともに10ns Typ. | 制御電圧のTr、Tf に依存する |
| 9 | RF コネクタ | COM、RF1、RF2 ともにAPC2.9（f） | - |
| 10 | 外形寸法 | 25.0（L）× 28.0（W）× 9.0（T）mm |
コネクタを除く |
| 11 | 質量 | 44g | - |
オーダー情報 【下記（）内にご希望の仕様をご記入の上、ご連絡ください】
部品番号 : SPDT-12GHz-02 - ( ) - ( )
