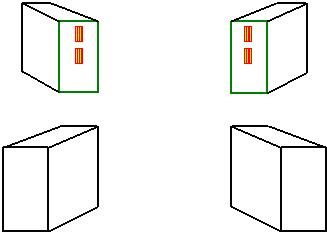

60GHz フェイズドアレーアンテナを用いたビームスキャニング機能のある2Gbps伝送用RFシステムです。 構成
 |
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
| 項目 | 仕様 | 備考 |
| 部品番号 | CSBF60G-01 | |
| 周波数範囲 | A1:57.24-59.4GHz A2:59.4-61.56GHz A3:61.56-63.72GHz A4:63.72-65.88GHz |
IEEE802.15.3c準拠 |
| 送信電力 | 10mW以下 | |
| 入出力IF周波数 | 6GHz | 入出力ともSMA(f)コネクタ |
| 伝送速度 | 2Gbps | |
| チャンネル数 | 4 CH | 外部制御信号により切替 |
| 変調方式 | OFDM QPSK他 | |
| CH帯域幅 | 1728MHz | |
| 通信可能範囲 | Tx-ANT 全角 ∠160 (水平) 全角 ∠90 (垂直) Rx-ANT 全角 ∠160 (水平) 全角 ∠90 (垂直) |
-20dB低下幅 -20dB低下幅 -20dB低下幅 -20dB低下幅 |
| 送信ANT | リッジホーンアンテナ4台 | |
| 受信ANT | リッジホーンアンテナ4台 | |
| 送受信ビーム形成 | 4素子フェイズドアレー | 水平 |
| 外部制御 | 送受信ビームを ∠5 ステップでビームセンターを ± ∠45 まで制御。 チャンネル切替。PLL LOCKモニター。 |
HDMIコネクタLVDS 8bits Serial signal |
| 電源 | AC100-240V 1A以下 | 暫定値 |
| 外形寸法 | W100 × H150 × D150 | 暫定寸法 |
