ベクトル ネットワーク アナライザ用
ミリ波拡張モジュール(60-90GHz)

Model No. SYS17
Feature

低周波数のベクトルネットワークアナライザを高周波(60-90GHz)に拡張するシステムで
す。IF としてベクトル ネットワーク アナライザから2-12GHz 程度を入力し、LO としては
10GHz 前後の入力を逓倍することにより60-90GHz の周波数を作ります。基本的に出力
部は両Port ともWR12 の導波管になります。

仕様

使用可能周波数 E バンド帯(60-90GHz)
出力 5dB 以下
ダイナミックレンジ 40dB
測定分解能 ベクトルネットワーク アナライザによる

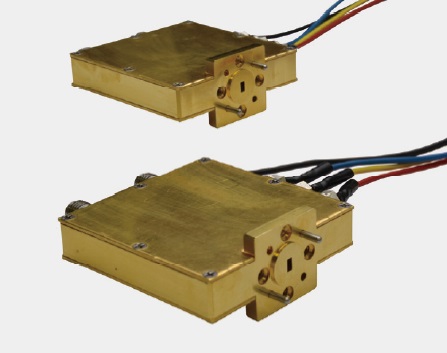

構成

オーダー情報

ご要望を、E メール(info@keycom.co.jp)もしくはお電話(03-5950-3101)にてご相談ください。 担当者がご質問等にお応えした上で、システムをご提案させていただきます。
