Model No. UNM01
表1:機能および部品番号
| 部品番号 |
特長 |
タイプ |
熱量(μw/k) |
挿入損失(dB/m at 10GHz) |
| 4K - 20K |
4K - 100K |
300K |
110K |
77K |
20K |
4K |
| NM-ULT-04 |
非磁性 |
2.2mmφ |
146 |
493 |
2.87 |
2.29 |
1.96 |
1.47 |
1.47 |
| NM-ULT-20 |
極細非磁性 |
0.86mmφ |
28 |
94 |
6.58 |
4.33 |
4.11 |
2.75 |
2.65 |
表2:機能および部品番号
| 部品番号 |
最小曲げ半径(mm)(ケーブル中心まで) |
標準挿入損失(dB/m, 25°C) |
材料 |
対応コネクタ |
| 1GHz |
10GHz |
20GHz |
40GHz |
内部導体 |
外部導体 |
| NM-ULT-04 |
10 |
1.205 |
2.87 |
5.0 |
6.03 |
SBS |
BS |
SMA,APC2.9,APC2.4,APC1.85 |
| NM-ULT-20 |
3.2 |
2 |
6.58 |
9.44 |
14.5 |
BC |
BC |
対応コネクタ
| コネクタタイプ |
SMA |
2.9mm(K) |
2.4mm |
1.8mm(V) |
| 使用最大周波数(GHz) |
18.5 |
40もしくは(46) |
50 |
60もしくは(65) |
ご発注の仕方
目的と要求水準など概略を、メールもしくはお電話にてご相談ください。
担当者がご質問等にお応えした上で、システムをご提案させていただきます。

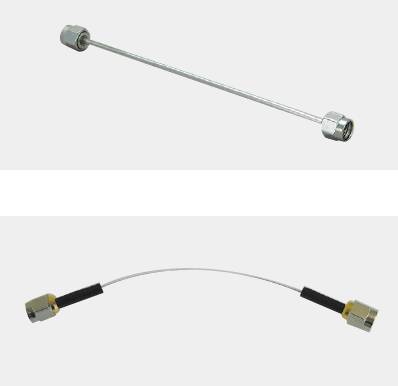

磁性材料で構築した非磁性同軸ケーブルアセンブリです。ケーブルもコネクタも非磁性材料
で製作しています。
熱伝導、曲げやすさ、挿入損失、太さ等の特徴から、目的に応じて下表（表1）から各種
モデルをお選びいただけます。
DC-40GHz 用が標準ですが、65GHz 用まで対応可能です。
なお、特性インピーダンスは50 Ωです。
