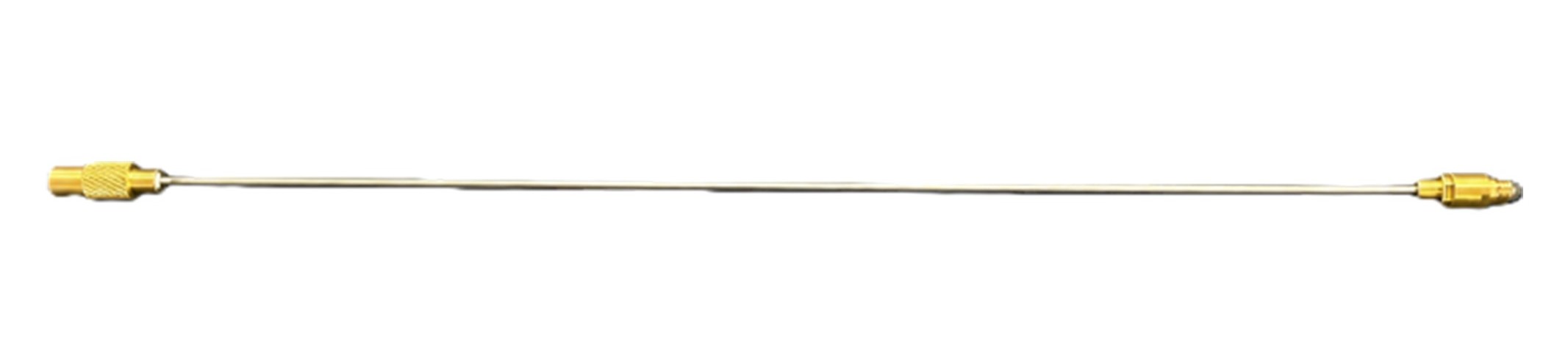

超低温用のセミリジッドケーブル ULT-21です。高温側から の熱の流入を極力防ぐ ことができます。ULT-21 性能表
| 部品番号 | 特長 | 使用最大周波数(GHz) | 外部導体 | 誘電体 | 内部導体 | 熱伝導率 (uW・cm/k) |
挿入損失(dB/m) DC-18GHz 300K |
反射損失 (dB/m) | 絶縁抵抗 | ||||
| 外径(mm) | 材質 | 外径(mm) | 材質 | 外径(mm) | 材質 | 300K | 77K | ||||||
| ULT-21 | 極細 | 170 | 0.86 [034インチ型] |
CuNi | 0.66 | 発砲PTFE | 0.20 | SCuNi | 70 | 17.2dB | 22dB DC-12GHz時 |
18dB DC-12GHz時 |
6000MΩ以上 |
| 18dB 12-18GHz時 |
16.5dB 12-18GHz時 |
||||||||||||
*ケーブル長10cm（コネクタ部含まず）の片側4K に熱アンカを取ったときに、もう一方のコネクタが20K または100K になるのに必要な熱量。
コネクタタイプ
| コネクタタイプ | MMCX | SMA | 2.9mm(K) | 2.4mm | 1.8mm(V) | SMP | SSMP |
| 使用最大周波数（GHz） | 6 | 18.5 | 40 もしくは（46） | 50 | 60 もしくは（65） | 40 | 60 もしくは（65） |
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
| 部品番号 | 両端コネクタタイプ | コネクタ位相面間長さ（mm） | 上限周波数（GHz） |
| ULT-21 | ( ) | ( ) | ( ) |
* 部品番号の例：ULT-21でSMA のオス- オス、ケーブル⻑1000mm の場合 → ULT-021-SMA（m）SMA（m） -1000-18.5
