部品番号
| GPC7用 透過・反射 測定キット | CM-7+CM-7T | 500M~18GHz用 |
| 同軸管タイプ 透過・反射 プログラム | DMP-23 | |
| ベクトルネットワークアナライザ | ||
| Windows用PC(プリンタ付) | ||
| GPIB接続ケーブル | GP-01 | |
| 同軸ケーブルアセンブリ 1m 2本 | CM06D-APC2.9(m)APC2.9(m)-1000 |
測定の方法
まず、ネットワークアナライザの校正と測定キットの校正を通過に対して行います。この際2本の中心導体は結合して用います。そして、材料を取り付けS11およびS21を測定します。この値が透過および反射特性を表しています。
なお、結果をグラフで表示します。

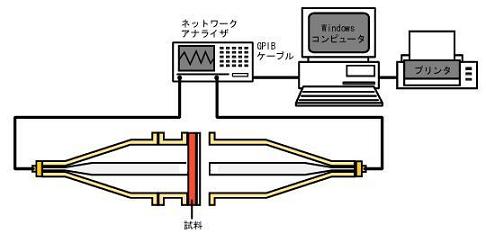

構成
 |
 |
