矩形ホーンアンテナ

Model No. ANT01

矩形導波管アンテナは比較的高い周波数で用いられ電磁波を導波管を経由して伝送します。
KEYCOM製矩形ホーンアンテナは特性向上のため、内側を金メッキしています。
周波数は1.7GHz～18GHz、アンテナゲインは10～22dBiのものを各種取り揃えております。

23dBi標準矩形ホーンアンテナはこちら

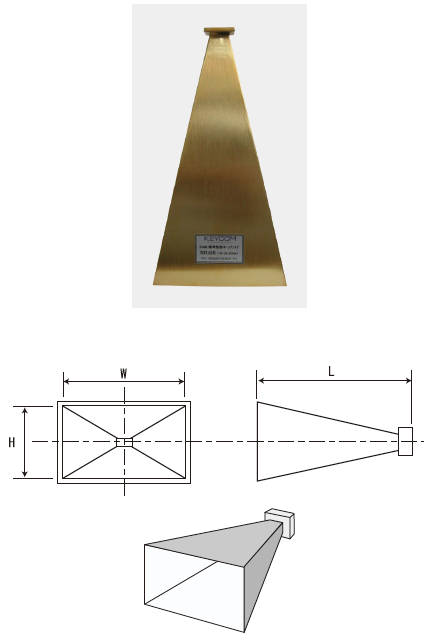

外観

部品番号	導波管規格	フランジタイプ	周波数（GHz）	Gain dBi(公称値)	L(mm)	H(mm)	W(mm)
RH430S	WR-430	CPR-430F	1.7-2.6	10	145	140	187
RH284S	WR-284	UG-53/U	2.6-3.95	13.5	145	140	187
RH187S	WR-187	UG-149A/U	3.95-5.85	16	155	122	163
RH159S	WR-159	BRJ-6	4.9-7.05	17	170	118	155
RH137S	WR-137	UG-344/U	5.85-8.2	18	175	113	150
RH90S	WR-90	UG-39G/U	8.2-12.4	19	175	85	110
RH62S	WR-62	UG-419/U	12.4-18	22	175	79	104

*標準Gainおよびパターンプロファイル付き
*実測データ付の場合は別途費用をいただきます。
