23dBi 標準矩形ホーンアンテナ

Model No. ANT02
Feature

アンテナゲイン23dBiの矩形導波管タイプの標準ホーンアンテナで、内側を金めっきしています。スタンダードゲインホーンアンテナ(SGH)とも呼ばれるもので主に他のアンテナの利得やアンテナパターン等を測定するために使用されます。周波数は18GHz~325GHzのものを各種取り揃えております。

その他の標準矩形ホーンアンテナはこちら

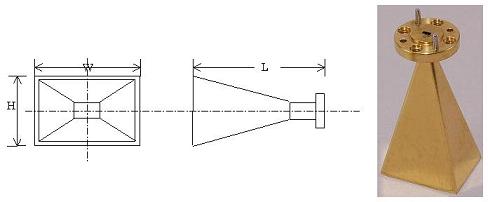

構成

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

フランジタイプ(角型)

部品番号 導波管規格 フランジタイプ 周波数(GHz) L(mm) H(mm) W(mm)
RH42S WR-42 UG-595/U 18-26.5 190 78.6 103.3
RH34S WR-34 UG-599/U 22-33 152.4 63.8 83.6
RH28S WR-28 26.5-40 129.2 52.4 68.9
*標準Gainおよびパターンプロファイル付き
*実測データ付の場合は別途費用をいただきます。

フランジタイプ(円型)

部品番号 導波管規格 フランジタイプ 周波数(GHz) L(mm) H(mm) W(mm)
RH42R WR-42 UG-425/U 18-26.5 190 78.6 103.3
RH28R WR-28 UG-383/U 33-50 103.4 41.9 55.1
RH19R WR-19 40-60 88.4 35.3 46.3
RH15R WR-15 UG-385/U 50-75 70.5 27.7 36.4
RH12R WR-12 UG-387/U 60-90 59.6 22.8 30
RH10R WR-10 75-110 49.2 18.7 24.6
RH8R WR-8 90-140 39.6 15 19.7
RH6R WR-6 110-170 32.1 12.2 16
RH5R WR-5 140-220 26.3 9.6 12.5
RH4R WR-4 170-260 21.7 8.1 10.6
RH3R WR-3 220-325 18 6.4 8.4
*標準Gainおよびパターンプロファイル付き
*実測データ付の場合は別途費用をいただきます。
