構成
仕様
| 項目 | 内容 | |
|---|---|---|
| 測定周波数 | 周波数範囲 | 76.5GHz~79Ghz |
| 被測定物移動範囲 | 装置長手方向_ストローク | 300mm |
| 装置短手方向_ストローク | 900mm | |
| 高さ方向_ストローク | 180mm | |
| 高さ方向軸_回転範囲 | 0°～60° | |

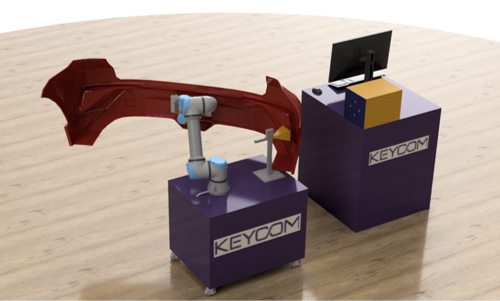

ロボットアーム装着時のイメージ
バンパー評価システム
Model No. BES01
Feature
- バンパーなどの大型の被測定物の透過減衰量, ビームチルト角を測定する装置です。
- ４つの電波受信部を使用することで、被測定物の透過減衰量, ビームチルト角の測定ができます。
- 被測定物は装置長手方向(X方向), 装置短手方向(Y方向), 高さ方向(Z方向) 位置の調整が可能です。
また、高さ方向(Z方向)を軸とした回転が可能です。 - これにより任意の位置の透過減衰量, ビームチルト角の測定が可能となっています。
- また、ロボットアームを使用し、バンパー全部分における任意の正確な場所を測定することが出来ます。
