試料設置角度可変タイプレーダーアライメントシステム(RAS)
Model No. EES-04
Feature
①自動車バンパー付近のレーダー（エンブレムレーダー）のアラインメント調整
②レーダーカバーの特性試験（挿入損失とビームチルト）
をわずか１，２秒の短時間で実施できます(この機能は
EES-01Aと共通です)。これに加えて、試料の角度を垂直方向及び水平方向に柔軟に調整できます。
また、レーダー波がエンブレムなどから反射して、その反射が多重反射して前方に進むことによってレーダー波が乱れてしまう現象が発生し、こうした反射量の測定も重要になります。
キーコムでは、この測定を行うシステムもオプションとしてご用意しています。
＊旧Model No.SM5899
仕様およびシステム構成
仕様① 本体
| 項目 |
内容 |
| 周波数範囲 |
76.5~79GHz 共用 |
| 使用温度範囲 |
0度~40度 |
| データ更新速度 |
4Hz(250ms/点) |
| 角度の測定精度 |
±0.1° |
| レーダカバーの挿入損失とビームチルトの同時測定 |
可 |
仕様② 回転ステージ
| 項目 |
垂直角度 |
水平角度 |
備考 |
| 可動範囲 |
±10° |
±90° |
測定試料と送信アンテナ間の設定距離による |
| 最小可動ステップ |
0.1° |
0.1° |
- |
| 位置決め精度 |
0.025° |
0.025° |
- |
| 繰り返し精度 |
±0.002° |
±0.003° |
- |
システム構成（レーダーカバー特性測定の場合）
| 型名 |
製品名 |
数量 |
| SM5899 |
レーダ・アライメントシステム(RAS) |
1 |
| DC電源(DC12V, 3A) |
1 |
| VGAモニタ |
1 |
| SG76-77G |
シンセサイザ |
1 |
| SM5888 |
逓倍器 |
1 |
| RFケーブル, 2m, SMAオスコネクタ |
1 |
| 標準ホーンアンテナ(固定治具付) |
1 |
| RAS固定治具 |
1 |
| 材料固定治具 |
1 |
*ビームの半値幅(-3dB)の測定可
*同時に複数の周波数(20ポイント)での測定が可能

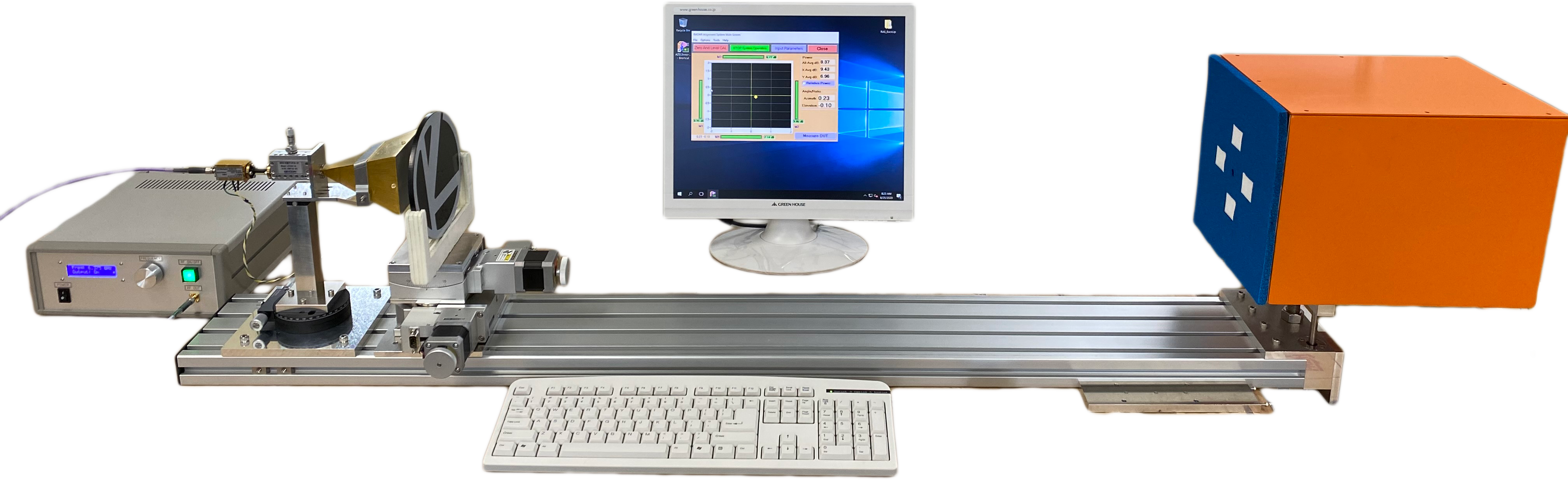

EES-03の拡大図
関連製品一覧
| 利用目的/透過減衰のタイプ |
片道 |
往復 |
| 研究開発向け |
EES04 |
EES12-01 |
| 生産ライン向け |
EES01A |
EES12-02 |
👉 バンパー評価システムはこちらです。
