バイアスティー(バイアスＴ)
低温用 18GHzタイプ

仕様

項目	内容
部品番号	KDC-H20M18G-01CRYO
特性インピーダンス[Ω]	50
最低周波数 (-3dB)[Hz]	20M
最高周波数[Hz]	18G
DC耐電圧(最大)[V]	10
DC最大供給電流[mA]	1000
反射減衰量(最大)[dB]	-10dB
コネクタ	SMA(f),(f)
大きさ[mm] （除コネクタ部）	20(W) x 33.4(L) x 11.5(H)

Sパラメータ測定結果

測定条件

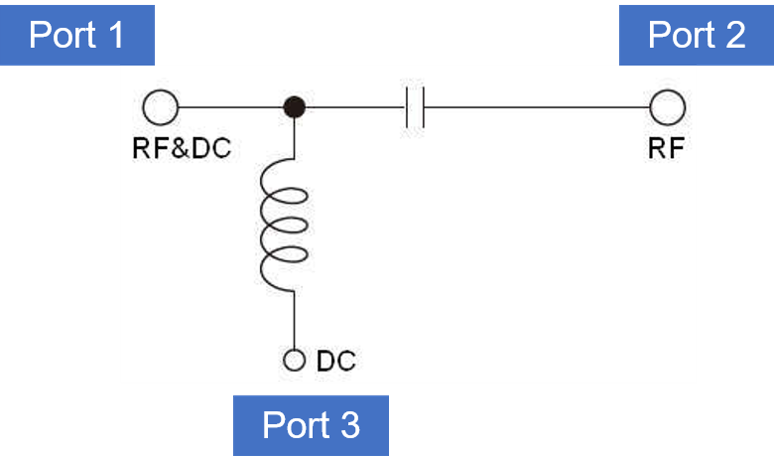

Port 3にはTerminatorを取付けて、77K環境下にBiasTeeを配置し、dataが安定したところで、S-parameter dataを抽出。 測定日によって20GHz近辺のデータに少し違いあり。Calibrationの状態によるもの。20GHz近辺の測定データ精度にはばらつきがある。

---

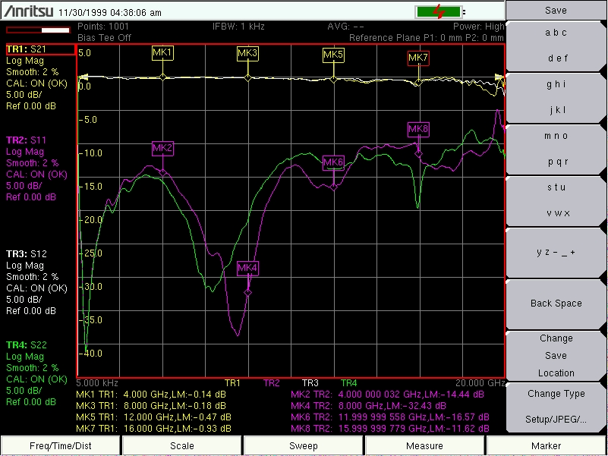

K環境下にBiasTeeを配置し、30分経過したときのデータ

測定結果➀　2022年8月30日

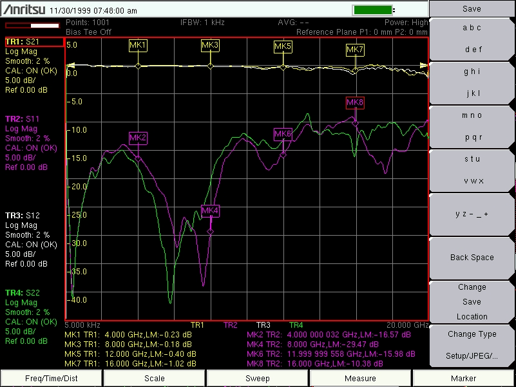

常温解凍後のデータ---77K環境下に30分配置する「前」

常温解凍後のデータ---77K環境下に30分配置した「後」

---

77K環境下にBiasTeeを配置し、30分経過したときのデータ

測定結果②　2022年8月31日

77K環境下におけるBias-Teeのデータ

BiasTeeを77K環境下に配置 ⇒ 常温で解凍 のサイクルを20回繰り返したときの、20回目の77K環境下におけるデータ

---

常温解凍後のデータ

BiasTeeを77K環境下に配置 ⇒ 常温で解凍 のサイクルを20回繰り返したときの、20回目の常温解凍後のデータ
