バイアスティー(バイアスＴ)
常温用9GHzタイプ（DCポート1kHzパルス信号対応）
Model No. byt01:KDC-H1400M9G-01
Feature
- RF portから RF&DC portへのS21の特性が広い帯域でフラットです。
- さらに、広帯域バイアスTで、DCポートの入力電流3000mAを実現した初の製品となります。
- DCポートからDCではなく、パルス信号を入力する使い方も周波数によってはできるようにしました。
- リードタイムも従来より短く供給できます。
- 個別の詳細、カスタム仕様についてもお気軽にお問合せください。
【関連製品】
👉
バイアスT 製品一覧
仕様
| 項目 |
内容 |
| 部品番号 |
KDC-H1400M9G-01 |
| 特性インピーダンス[Ω] |
50 |
| 最低周波数 (-3dB)[Hz] |
1400M |
| 最高周波数[Hz] |
9G |
| DC耐電圧(最大)[V] |
25 |
| DC最大供給電流[mA] |
3000 |
| 反射減衰量(最大)[dB] |
-10dB |
| コネクタ |
SMA(f),(f) |
| 大きさ[mm] （除コネクタ部） |
20(W) x 33.4(L) x 11.5(H) |
Sパラメータ測定結果
測定結果

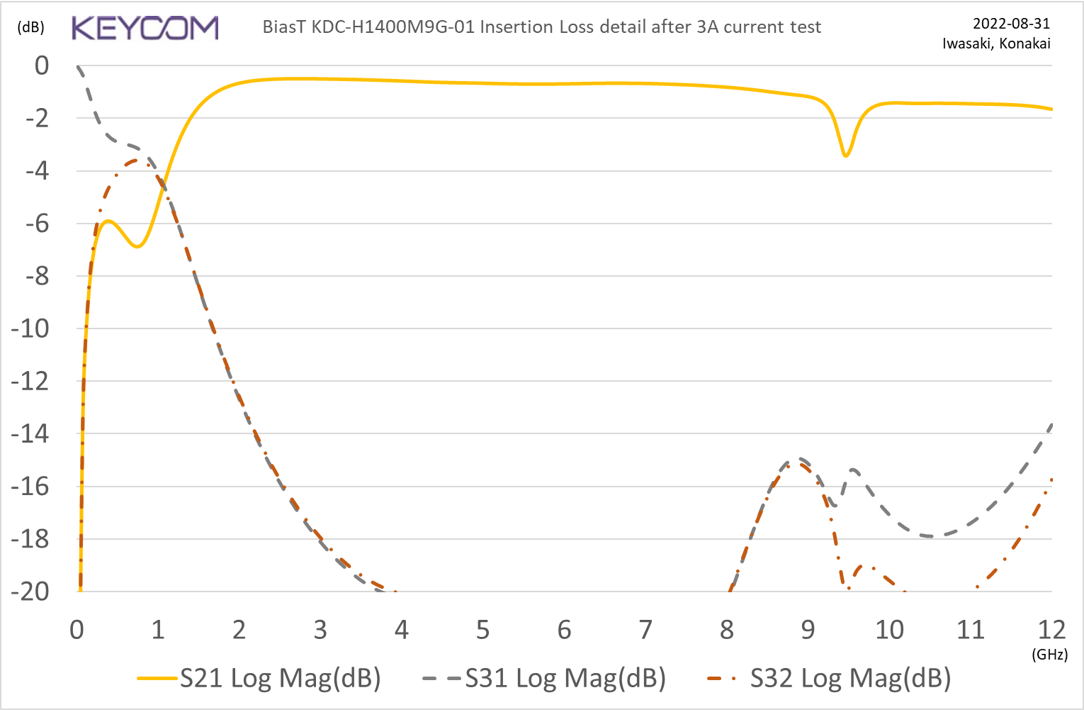

挿入損失

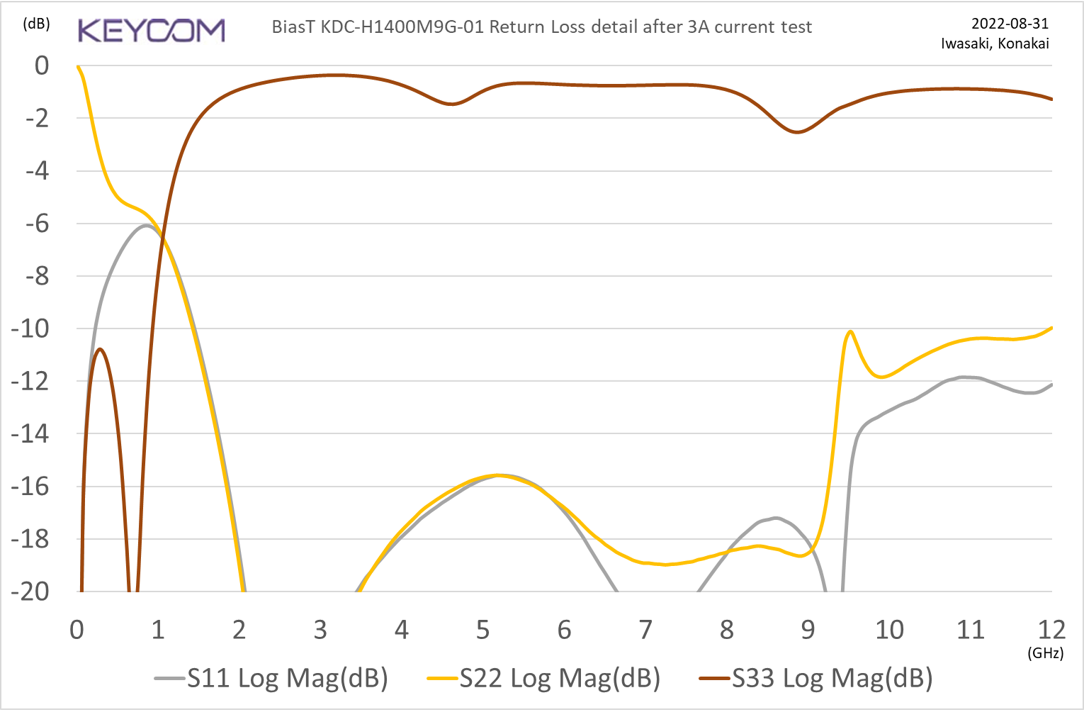

反射損失

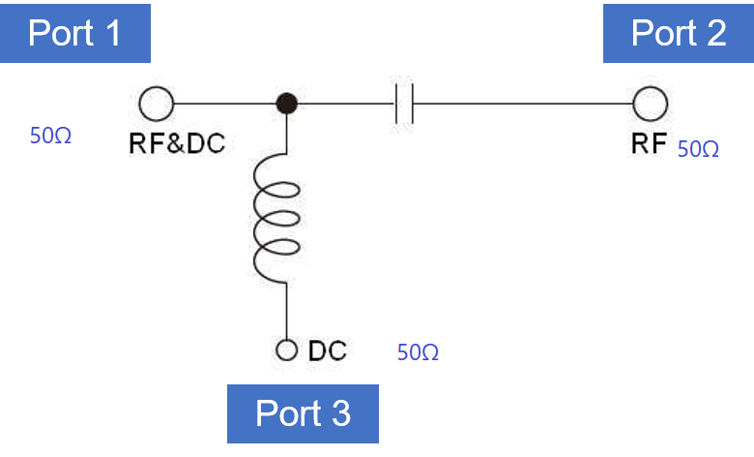

測定条件

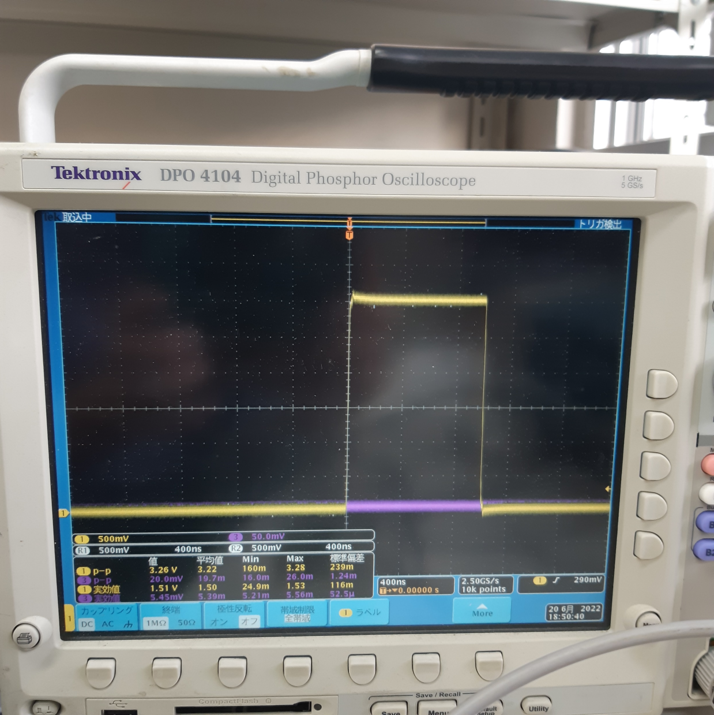

RF & DCポートパルス測定結果
測定結果

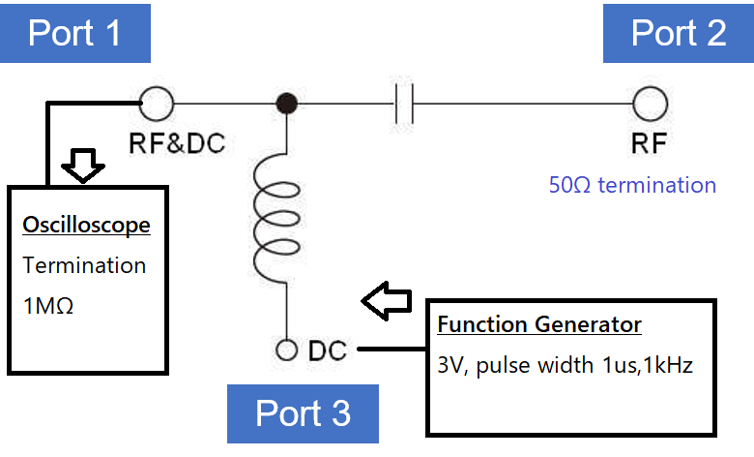

測定条件

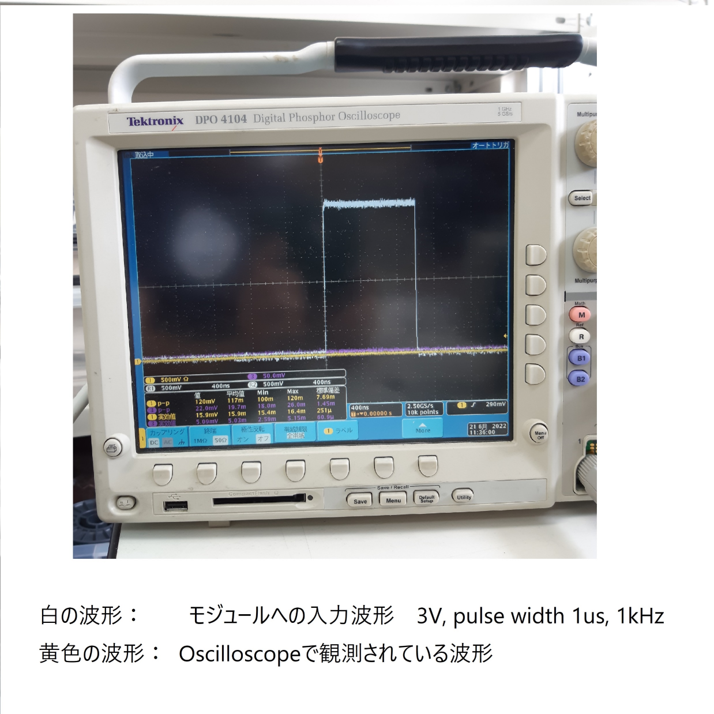

RFポートパルス測定結果
測定結果

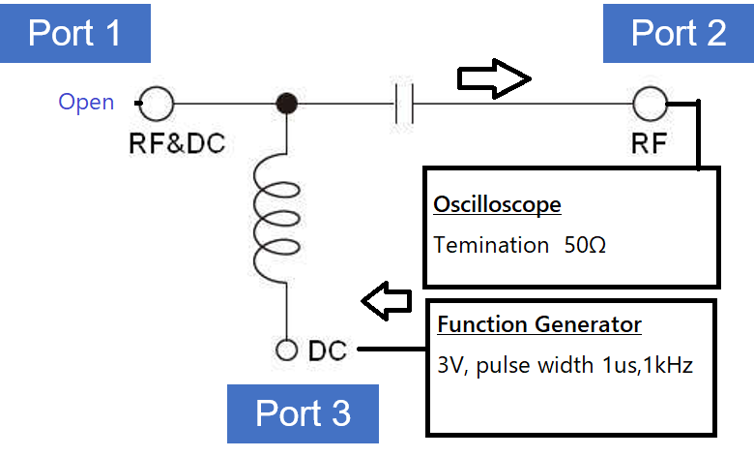

測定条件
