300GHz~1Hz(超高周波/ミリ波/マイクロ波/超低周波)のキーコム
ご要望に応じて少量から設計・製作・測定 致します。

Sパラメータ方式  反射法および透過法
同軸管、導波管タイプ
比誘電率、誘電正接、比透磁率 (Dk, Df/ ε′r, tanδ/ μ′r, μ"r)
透過減衰量、反射減衰量
測定装置・システム

Model No. DPS08
電波吸収材料等 損失が大きめの材料の測定に最適!
小さな試料で測定が可能な、閉鎖系の測定システムです。
高誘電正接の測定に適しており、同時に透磁率の測定も可能です。
原理上、試料と治具の間に隙間ができるため精度は落ちますが、この手法しか測定できない帯域をカバーします。
なお、遠方界用電波吸収体の設計用に、 誘電率・透磁率を測定後、ワンクリックで実測値通りの電波吸収率がシミュレーションできるソフトウェア 単層タイプ/多層タイプ 電波吸収体・反射減衰量 シミュレーションソフト EAS01 をご用意しております。

※透磁率と誘電正接は互いに影響しあうため、同時に取得する場合の確度は高くありません。高精度測定をご希望の場合は、 磁性材料測定システム PER01 をご利用ください。

仕様

測定周波数 40MHz-12.8GHz
非推奨:12.8~110GHz
※12.8~110GHz は非推奨だが、ニーズがあるため、フリースペース法の試料サイズが用意できない場合のみ使用すること。
比誘電率 測定範囲: 2-200
Accuracy( 繰り返し精度):  ±3% (ネットワークアナライザの精度に依存する)
繰り返し精度+真の値に対する正確度: ±10% (測定理論および治具の設計に依存する)
誘電正接 測定範囲: 0.01-20
繰り返し精度: ±6% (ネットワークアナライザの精度に依存する)
繰り返し精度+真の値に対する正確度: ±20% (測定理論および治具の設計に依存する)
比透磁率 Accuracy( 繰り返し精度): ±3% (ネットワークアナライザの精度に依存する)
繰り返し精度+真の値に対する正確度: 精度±10%
μr" Accuracy( 繰り返し精度): ±6% (ネットワークアナライザの精度に依存する)
繰り返し精度+真の値に対する正確度: 精度±20%

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 詳細 部品番号
反射法用計測キット
部品番号
透過法用計測キット
同軸管タイプ 測定キット GPC7用
材料定数計算可能周波数:500M-12GHz
透過減衰量、反射減衰量測定可能周波数:500MHz-18GHz)
試料の大きさ : 外径およそ7mmφ
CM-7 CM-7TB+R
  39D用 (測定可能周波数:40M-3GHz)
試料の大きさ : 外径およそ40mmφ
CM-39_B CM-39TB+R_B
同軸管タイプ 測定キット(材料定数計算には非推奨。透過減衰量、反射減衰量の測定に使用のこと。) 152D用(測定周波数 12-800MHz)
試料の大きさ :外径およそ152mmφ
  CM-152TB+R
導波管タイプ 測定キット WR770用(測定周波数 0.96-1.4GHz)
試料の大きさ :およそ195.5 x 97.7mm
  CM-770TB+R
  WR430用(測定周波数 1.7-2.6GHz)
試料の大きさ : およそ109.2 x 54.6 mm
  CM-430TB+R
  WR284用(測定周波数 2.6-3.9GHz)
試料の大きさ : およそ72.1 x 34.0 mm
  CM-284TB+R
  WR187用 (測定周波数 3.94-5.9GHz)
試料の大きさ : およそ47.5x22.1mm
  CM-187TB+R
  WR137用 (測定周波数 5.4-8.1GHz)
試料の大きさ : およそ34.8x15.8mm
  CM-137TB+R
  WR90用 (測定周波数 8.2-12.4GHz)
試料の大きさ : およそ22.8x10.1mm
  CM-90TB+R
導波管タイプ 測定キット(非推奨) WR62用 (測定周波数 12-18GHz)
試料の大きさ : およそ15.8×7.9mm
  CM-62TB+R
  WR42用 (測定周波数 18-26.5GHz)
試料の大きさ : およそ10.7×4.3mm
  CM-42TB+R
  WR34用 (測定周波数 22-33GHz)
試料の大きさ : およそ8.6×4.3mm
  CM-34TB+R
  WR28用 (測定周波数 26.5-40GHz)
試料の大きさ : およそ7.1×3.6mm
  CM-28TB+R
  WR22用 (測定周波数 33-50GHz)
試料の大きさ : およそ5.7×2.8mm
  CM-22TB+R
  WR19用 (測定周波数 40-60GHz)
試料の大きさ : およそ4.8×2.4mm
  CM-19TB+R
  WR12用 (測定周波数 61-90GHz)
試料の大きさ : およそ3.1×1.5mm
  CM-12TB+R
  WR10用 (測定周波数 90-110GHz)
試料の大きさ : およそ2.5×1.3mm
  CM-10TB+R
オプション:シールド効果測定キット追加  500M-18GHz用 (ASTM D4935, ASTM ES7)   OP-S-GPC7
オプション:シールド効果測定用マニュアル&ソフトウェア     DMP-DPS08SEM01-OP
同軸管用固定ホルダー GPC7用固定ホルダー 03KO 03KO
試料打抜き具 GPC7用 CGPC7

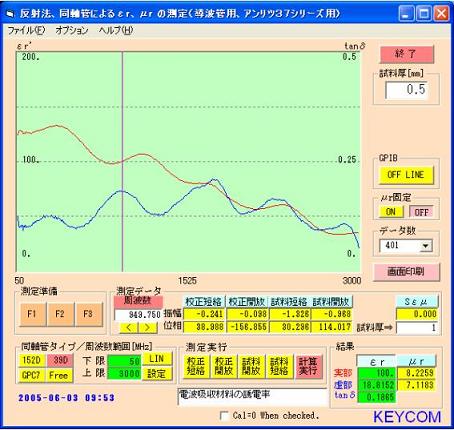

計算ソフトウエア(Windows対応) 同軸管タイプSパラメータ法反射法プログラム DMP-01
  同軸管、導波管タイプSパラメータ法透過法プログラム   DMP-07
  Sパラメータ透過法プログラム(統合)   DMP-DPS08+DPS24-01
単層タイプ/多層タイプ 電波吸収体・反射減衰量 シミュレーションソフト 計測した複素εrとμrから、任意の厚さの単層である電波吸収材料の反射減衰量をシミュレーション可能 DMP-70 DMP-70
測定用同軸ケーブル 反射法:1本 透過法:2本 CM06D-APC2.9(m)APC2.9(m)-1000 CM06D-APC2.9(m)APC2.9(m)-1000
GPIB接続ケーブル   GP-01 GP-01
ベクトルネットワークアナライザ お持ちでない場合には、御見積りいたします。お持ちの場合には、型番をお知らせ下さい VNA VNA
Windows ノートPC
(セッティングサービス および 使用方法説明込)
  CP CP

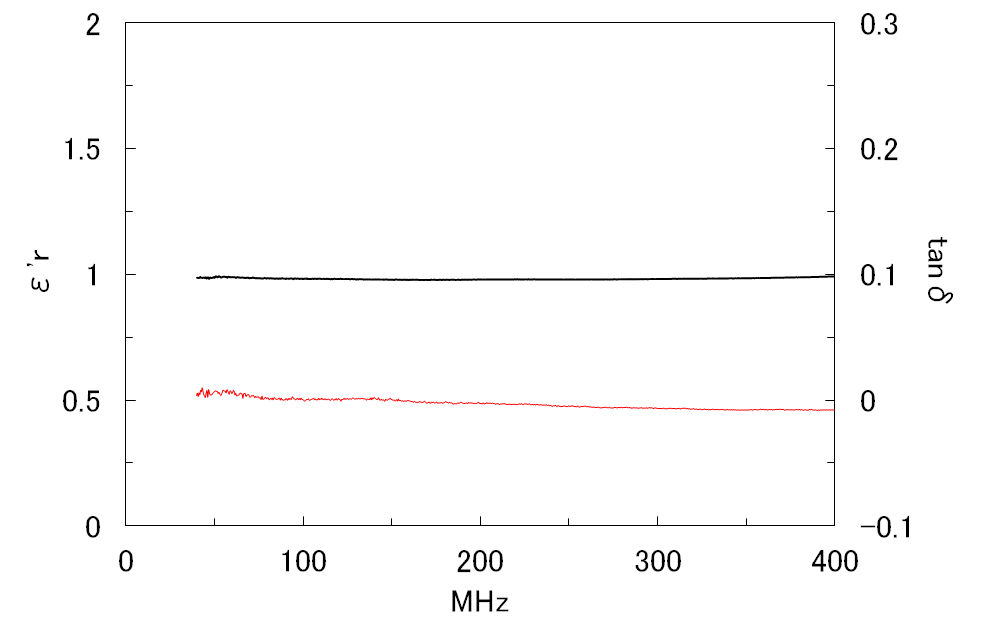

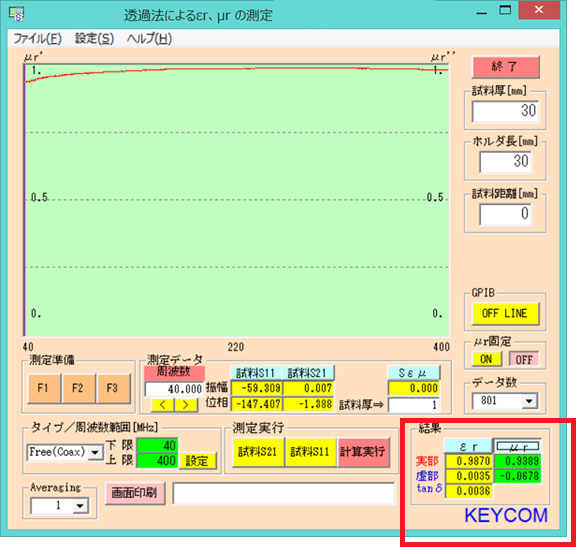

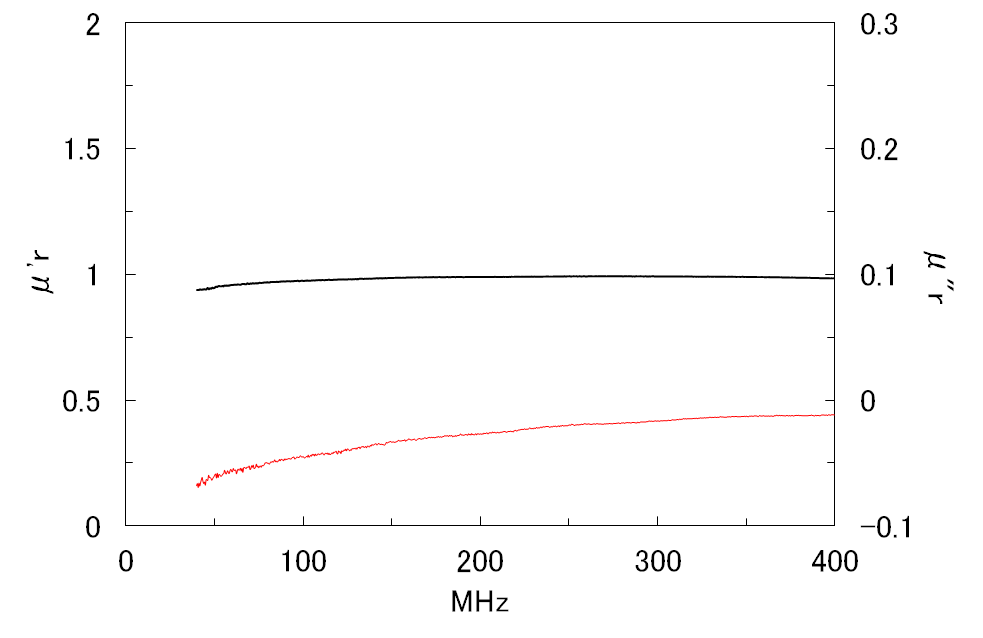

データ例

測定治具: CM-40TB+R
測定周波数: 40MHz
測定対象物: Air
DK: 0.9870≒1
Df: 0.0036≒0
μ′r: 0.9389≒1
μ"r: -0.0678≒0

出荷時梱包サイズ

測定キット おおよその大きさ、重量(変更になる可能性があります)
CM-7TB+R 一式 W380×D320×H280mm  3kg

該非判定

非該当

Customers (Area or Country, Sales size)

OSAKA UNIVERSITY(Japan, -), S(Japan, US$20 billion), T(Japan, US$20 billion), T(Japan, US$3 billion), C(Japan, US$1 billion), O(Asia, US$1 billion), K(Japan, US$1 billion), N(Japan, US$500 million), A(Japan, US$200 million), D(Japan, US$600 million) etc.
