特長
-
研究開発および製造検査にお使いいただけます
- レーダーの開発時に移動標的追尾、距離、速度、周波数および出力の開発、調整を屋内で行えます。
- レーダーと連動した衝突防止機構の開発も行えます。
- 製造設備または自動レーダー試験ステーションに組み込むことにより、レーダーモジュールを完全
に試験可能です。
- レーダーパラメータの完全な試験またはサンプル試験が可能です。

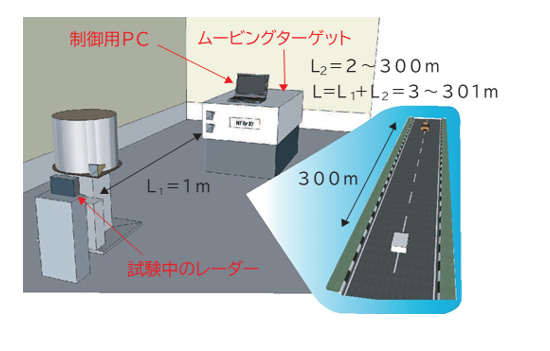

- 走行シミュレータに本システムを取り付けることによりターゲットの車間距離変更、車線変更、複数
ターゲット追尾対策試験などの拡張が行えます。
- アクティブムービングターゲット（ME7220E）とパッシブムービングターゲット（ME7220G）を 連動して動作させることにより、 遠距離から近距離まで連続してシミュレーション可能です
構成
 |
 |

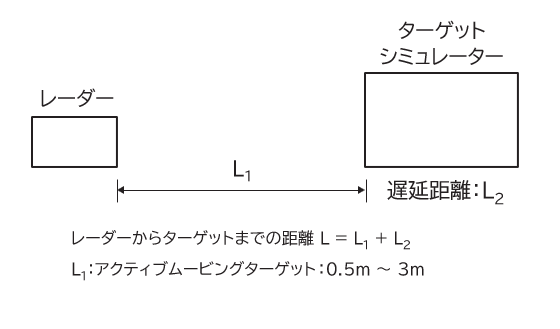

*レンズアンテナとホーンアンテナのセットにより、L1を15cmまで縮められるオプションがあります。
| 部品番号 |
| ML-150-03 |
論文
Hirosuke Suzuki, Kenji Saito "Moving target using dielectric waveguide for radar -based
pre - crash safety systems", Proceedings of 10th European Radar Conference, 9 -11 Oct
2013, Nuremberg, Germany, pp.220-222
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
アクティブムービングターゲット: ME7220DM（24, 77, 79G）,7220ME（79G）
| 製品番号 | ME7220DM-24G (アナログ) |
ME7220DM-77G | ME7220DM-79G 4-tadgets |
ME7220ME-79G （アナログ） |
| 周波数レンジ（帯域幅） | 24~25GHz | 76~77GHz(1GHz) | 76~81GHz(2GHz) | 76~81GHz(4GHz) |
| 距離レンジ（分解能） | 1)300m~30m(15cm) 2)30m~3.5m(25cm) 3)オプション：最短2m |
同左 | 3km~12m(13.6cm) オプション：12m-2m(25cm),1ターゲット |
300m~2m(25cm) |
| 速度（速度分解能） | ±300km/h(0.1km/h) | 同左 | ±0～1000km/h(1km/h) | ±300km/h(0.1km/h) |
| アンテナレンジ | -20dBsm~+30dBsm | 同左 | 同左 | 同左 |
| アンテナ数 | 送信１、受信１ | 同左 | 同左 | 同左 |
| ムービングターゲット機能 | 付 | 付 | 付 | 付 |
※ ムービングターゲット機能：距離とドップラースピードを任意に変更し、ターゲットが近づいたり遠ざかったり状況をシミュレーションできます。また、距離の変化に応じたターゲットのRCS制御（反射強度の自動調整）も可能です。
パッシブムービングターゲット: ME7220G-24,76/79
| 製品番号 | ME7220G-24-01 | ME7220G-76/79 |
| 周波数 | 24~29GHz | 76~81GHz |
| レーダーからターゲットまでの距離 L | 0.5m~15m | 0.5m~20m |
| ターゲットの移動速度 | 0~±30km/h | 0~±30km/h |
| レーダー断面積(RCS) (アッテネーター可変範囲) |
0~20dBsm間の1点で固定 | 0~20dBsm間の1点で固定 |
