イメージングレーダー(高感度)

Model No. RCS11
対象物のRCSを3次元で高精細に画像化!

機械的な動作でスキャンするため、電子スキャン方式のイメージングレーダに比べて高精細なイメージを取得できます。

FMCW化により、従来モデル(RCS05)に比べて感度が20dB以上も向上、より精細なイメージングが可能になりました。

さらに、オプションのカメラを使用することで、カメラで撮影した画像とイメージを重ね合わせて分析することができます。

【関連製品】
👉 合成開口イメージングレーダー

構成

本体 1set
電圧 12VDC(± 10%)、5A 以下(AC アダプタ付)
外径寸法(H x W x D) 215 x 232 x 211mm(突起物は含まない)
重量 5kg
演算表示ソフトウェア 1set

用途


仕様


項目
内容
周波数 76.5GHz
送信出力 +10dBm以下
寸法 215 x 232 x 211mm(突起物は含まない)
レーダー方式 FMCWレーダー
水平探知角度 33°
水平角度ステップ 0.5°
角度分解能
垂直探知角度 20° 10°
垂直角度ステップ 0.5° 0.5° 0.5°
-
画面更新時間 0.9秒 4秒 0.8秒 2秒 0.7秒 0.1秒
感度(RCS10dBsm) 150m
距離確度 15cm
距離分解能 1m
表示 ・画像
・対象物または囲った部分のRCS
記録 ・2次元データ
・3次元データ
※画面更新時間はおおよその値です。

オプションのご紹介

オプションの概要

高速化・耐震化オプションに加え、レーダーのイメージング画像とカメラ画像を 重ねるカメラ内蔵オプションをご提供しております。

オプション品目
内容
RCS11 OP-K RCS11 用高速オプション
RCS11 OP-T RCS11 用耐震オプション
RCS11 OP-C RCS11 用カメラ内蔵オプション(レーダー画像とカメラ画像を重ねて表示出来るソフトウェア付き
その他オプション ・水準器 ・三脚取付台 ・三脚

カメラ内蔵オプション(Model No. RCS11 OP-C)

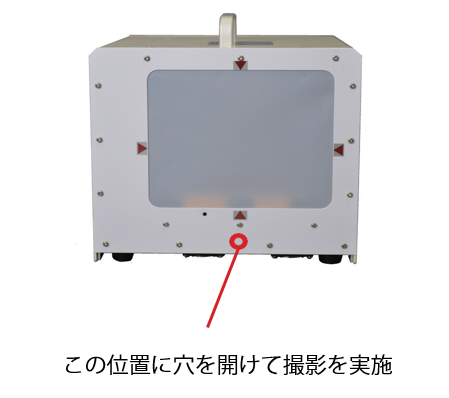

写真 ターゲットを撮影し、レーダーのイメージング画像に重ねて対比して見ることができます。
ターゲットのどの部分から電波を反射しているかが、簡単に分かります。

解像度 1280×デフォルト値
対応OS Windows 10
インターフェース USB2.0









カメラ内蔵オプションを使った撮影事例

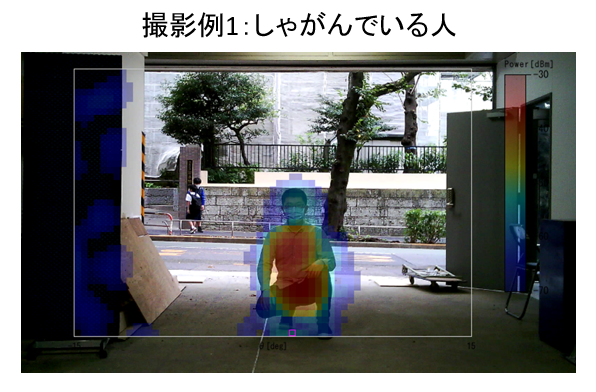

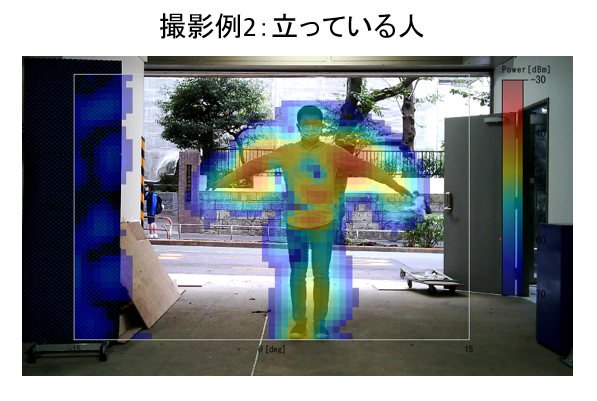

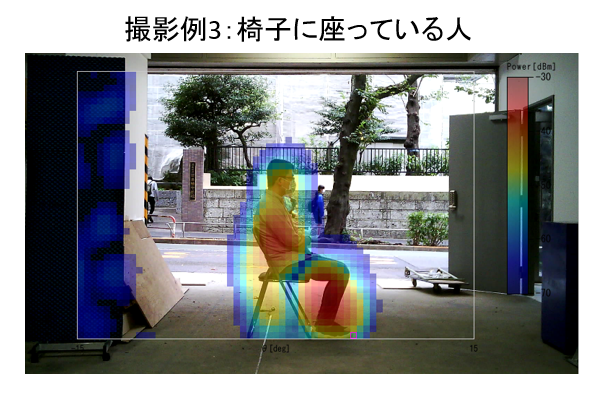

人の場合



車の場合

オーダー情報

ご要望を、E メール(info@keycom.co.jp)もしくはお電話(03-5950-3101)にてご相談ください。 担当者がご質問等にお応えした上で、システムをご提案させていただきます。
