ケーブル一覧

Model No. List of Cables
Feature
キーコムで取り扱っているケーブルの一覧になります。
ご希望に合わせ、カスタマイズ可能です。

1.超低温用セミリジッド・ケーブル »製品詳細はこちら[UPJ02]

部品番号 特長 使用最大
周波数(GHz)		 外部導体 誘電体 内部導体 熱伝導率
(uW・cm/k)		 挿入損失(dB/m) at 10GHz 挿入損失(dB/m) at 300K 最小曲げ半径(mm)
外径(mm) 材質 外径(mm) 材質 外径(mm) 材質 300K 110K 77K 20K 4K 1GHz 10GHz 20GHz 40GHz 60GHz
ULT-01 熱伝導性少 66 2.2 [085インチ型] SUS304 1.62 発泡PTFE 0.51 SBC 170 5.32 4.07 3.85 2.49 2.39 1.64 5.32 6.98 11.17 17.30 12.0
ULT-04 挿入損失極少 BS SBS 250 2.87 2.29 1.96 1.47 1.47 1.21 2.87 5.00 7.30 9.10 10.0
ULT-05 挿入損失少 Cu(5μm) +SUS304 325 4.10 2.80 2.70 1.95 1.90 1.50 4.10 5.10 7.80 11.70 12.0
ULT-06 挿入損失極少 CuNi SCuNi 210 3.70 2.43 2.31 1.55 1.49 1.17 3.70 5.23 7.77 11.88 12.0
ULT-07 熱伝導性極少 CuNi CuNi 60 10.50 9.50 9.00 8.00 7.20 3.32 10.50 14.85 21.00 25.72 12.0
ULT-08 熱伝導性少 SUS304 SSUS 200 7.70 6.47 6.25 4.89 4.79 2.43 7.70 10.89 15.40 18.86 12.0
ULT-10 非磁性 119 1.19 [047インチ型] BC 0.94 0.29 SBC 170 4.70 3.80 3.33 2.90 2.75 1.40 4.70 6.80 9.87 14.90 6.5
ULT-11 挿入損失少 CuNi SCuNi 100 6.70 5.60 5.45 4.25 4.17 2.60 7.00 10.50 14.00 20.00 6.5
ULT-12 熱伝導性極少 CuNi CuNi 14 19.00 17.50 17.00 16.00 15.00 5.40 16.50 23.00 34.00 42.50 6.5
ULT-13 熱伝導性少 SUS304 SSUS 99 8.80 7.80 7.40 7.00 6.90 2.78 8.80 12.45 17.60 21.56 7.0
ULT-20 非磁性 170 0.86 [034インチ型] BC 0.66 0.2 SBC 170 11.50 7.24 6.87 4.60 4.45 3.90 11.50 16.50 23.50 28.00 3.2
ULT-21 挿入損失少 CuNi SCuNi 70 9.80 5.86 5.56 4.72 4.58 4.11 9.80 15.30 21.69 31.57 3.2
ULT-22 熱伝導性極少 CuNi CuNi 9.5 21.91 17.90 15.50 14.50 13.50 7.12 21.97 30.94 44.00 54.00 3.2
ULT-23 熱伝導性少 SUS304 SSUS 67 24.00 19.90 17.50 16.50 15.50 7.59 24.00 33.94 48.00 58.79 4.0
ULT-30 極々細 430 0.33 [013インチ型] SUS304 0.26 0.08 SUS304 1 66.90 52.00 47.40 40.10 39.00 21.10 66.90 94.70 140.50 215.00 1.5

SBC：銀めっきベリリウム銅　BS：黄銅　SBS：銀めっき黄銅　BC：ベリリウム銅　CuNi：キュプロニッケル　SCuNi：銀めっきキュプロニッケル　SSUS：銀めっきSUS304

2.超低温用セミフレキシブル・ケーブル

部品番号 特長 使用最大
周波数(GHz)		 外部導体 誘電体 内部導体 挿入損失(dB/m) at 300K 最小曲げ半径(mm)
外径(mm) 材質 外径(mm) 材質 外径(mm) 材質 1GHz 10GHz 20GHz 40GHz
ULT-101 非磁性かつ曲げやすい 37 3.58[141インチ型] CTC 2.90 PTFE 1.03 SPC 0.55 1.99 3.23 5.74 30.0
ULT-102 非磁性かつ曲げやすい 60 2.2[085インチ型] 1.68 0.51 0.81 2.75 4.18 6.66 20.0
ULT-103 非磁性かつ曲げやすい 116 1.19[047インチ型] 0.86 0.29 1.34 4.55 6.74 10.28 15.0
ULT-104 非磁性かつ曲げやすい 178 0.86[034インチ型] 0.62 0.19 1.61 5.47 8.18 12.64 10.0

CTC：銅錫複合材 SPC：銀メッキ銅

3.超電導（超伝導）同軸ケーブル »製品詳細はこちら[UPJ07]

部品番号 特長 使用最大
周波数(GHz)		 外部導体 誘電体 内部導体 熱伝導率
(uW・cm/k)		 挿入損失(dB/m) at 10GHz 挿入損失(dB/m) at 300K 最小曲げ半径(mm)
外径(mm) 材質 外径(mm) 材質 外径(mm) 材質 300K 4K 1GHz 10GHz 20GHz 40GHz
NbTiNbTi085 熱伝導性極少 66 2.2 [085インチ型] NbTi 1.62 発泡PTFE 0.51 NbTi 26.00 12.96 0.06 3.90 13.0 17.89 26.89 30.0
NbTiNbTi047 熱伝導性極少 119 1.19 [047インチ型] 0.94 0.29 7.40 18.80 0.08 6.67 18.8 25.71 36.70 10.0
NbTiNbTi034 熱伝導性極少 170 0.86 [034インチ型] 0.66 0.20 4.50 29.71 0.12 9.33 29.7 42.56 61.73 8.0

周波数ごとの挿入損失の変化

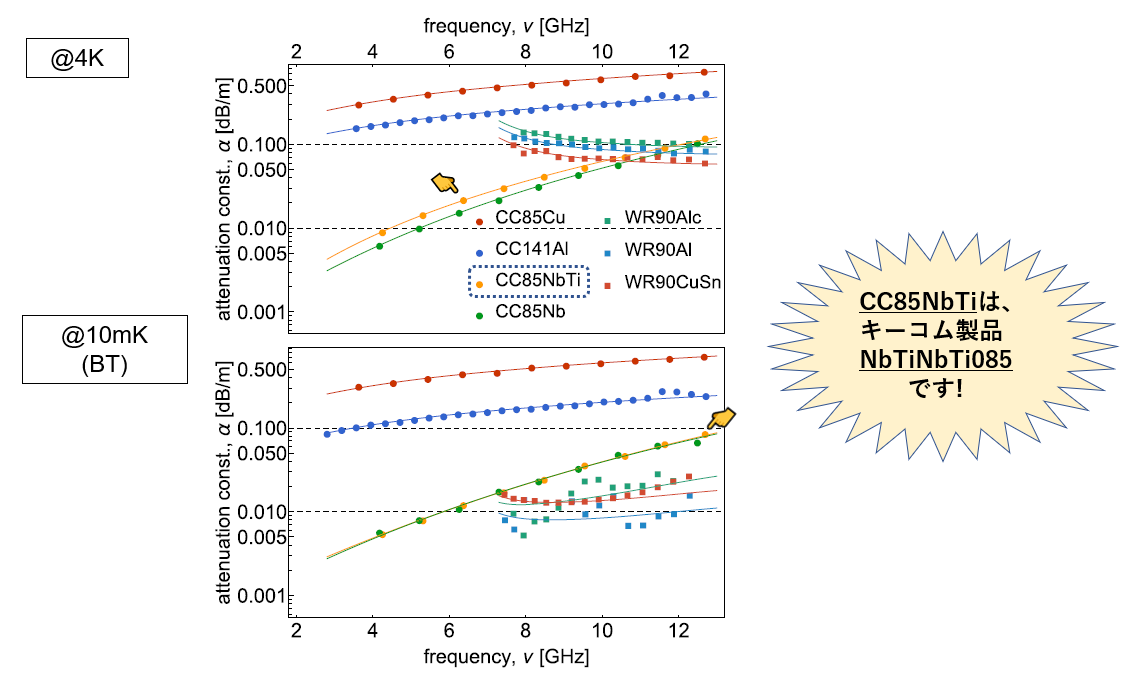

上記チューリヒ工科大学論文おける、キーコムの製品を使用した測定結果の抜粋（Page 9 of 15)です。



【測定結果】

超電導同軸ケーブルアセンブリ/超伝導同軸ケーブルアセンブリ
(0.085" / 0.047" / 0.034" タイプNbTi-NbTi超電導同軸ケーブル/超伝導同軸ケーブルアセンブリ)

超低温用・強磁場用の超電導同軸ケーブルです。海外研究機関においても非常に多く使われています。
4K(ケルビン)以下で熱勾配のある場合での有用性が非常に高いケーブルです。

* 熱伝導率が極めて低く、銅の1/3000、Nb(ニオブ)の1/300
* 11T(テスラ/tesla)の強磁界まで使用可能
常温から4Kまでは銅内張ステンレス(SUS)ケーブルが有用です。
熱伝導率が極めて低く、銅の1/3000、Nb(ニオブ)の1/300、
4Kにおいて、
・NbTi(Nb:50%)=3×10-4 [W/cm]と極めて小さい
・11T(テスラ/tesla)の強磁界まで使用可能
・66GHzまで対応可能
・最少曲げ半径:30mm
・強磁場用

* ケーブルアセンブリについて：
各種のコネクタを取付け、特性を評価し、ご提供できます。
なお、最近は大変小型のGPPOコネクタ付、外径0.86mmのNbTi製同軸ケーブルも好評です。
