衝突防止レーダー用ターゲットシミュレーター（アクティブ,遠距離用）レーダーテストシステム- 24GHz, 76.5GHz, 79GHz, 94GHz, 150GHz
(RTS)ME7220A
主にレーダー評価用
Model No. RAT01
Feature
ME7220A は、屋内でのレーダー測距精度、速度精度確認ができます。またスペクトラム
アナライザで周波数を、パワーメータでレーダーの出力が測定できます。
ターゲットの距離・速度を変化させつつ、より実践的なターゲットシミュレーションテストを行う必要がある場合は、こちらをご覧ください。
超低周波から超高周波までの先端技術を有する当社が、御社のお近くで開発製造検査までサポートいたします。また、ご所望のターゲットシミュレーションテストの条件に応じ、カスタマイズもお受けいたします。お気軽にご相談下さい。
【関連情報まとめ】
👉
キーコムRTSシリーズの総合案内
こちらをお読みいただくことで、RTSシリーズ主要製品の機能・関係が分かります。
👉1.
ターゲットの距離・速度を変化させながらテストを行いたい場合
ターゲットの距離、ドップラースピードを変化させ、ターゲットが接近/遠ざかる状況を模擬しつつ、実践的なレーダーテストを行うことができます。
👉2.
ターゲットの車線変更を模擬したい場合
このムービングアンテナを１．と併用することで、ターゲットの横方向の動き、すなわち前方走行車両の車線変更の動きをシミュレーションすることができます。
特長
研究開発に役立ちます
- レーダの開発時に距離、速度および出力の調整を屋内で行えます。
- 送信機・受信機・アンテナ性能を定量化することにより、レーダ
モジュールの特性安定化が可能。
- 組み込みのレーザーにより、レーダーのアラインメントが容易に行えます。
レーダーモジュール製造に役立ちます
- 製造設備または自動レーダ試験ステーションに組み込むことにより、レーダモジュールを完全に試験可能です。
- レーダパラメータの完全な試験またはサンプル試験が可能です。
- パワーメータやスペクトラムアナライザの接続が可能です。
- 外部コンピュータによるコントロールが可能です。
車両走行試験を屋内で模擬できます。
- 走行シミュレータに本システムを取り付けることによりターゲットの車間距離変更、車線変更、複数ターゲット追尾対策試験などの拡張が行えます。

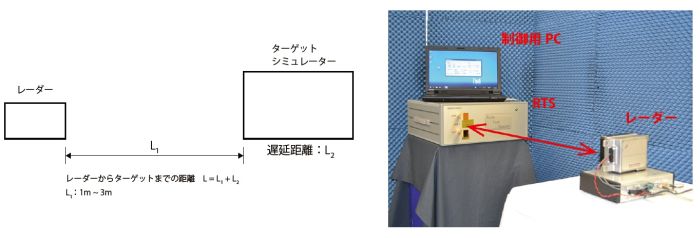

構成
*レンズアンテナとホーンアンテナのセットにより、L1を15cmまで縮められるオプションがあります。
仕様
全般
| 項目 |
内容 |
| アンテナ電界の偏波面 |
水平標準(偏波面の選択可能) |
| 調整レーザー |
クラス II レーザー、600~700nm、出力電力<1mW |
対応周波数
| 部品番号 |
周波数レンジ |
占有周波数帯域幅 |
| ME7220A-24G |
24 ~ 25GHz |
1GHz |
| ME7220A-24G-11 |
24 ~ 29GHz |
5GHz |
| ME7220A-77G |
76 ~ 77GHz |
1GHz |
| ME7220A-79G |
77 ~ 81GHz |
5GHz |
| ME7220A-94G |
94 ± 200MHz |
400MHz |
| ME7220A-150G |
150 ± 200MHz |
400MHz |
機能
| 項目 |
内容 |
| シミュレーション距離(L2) |
3.5m ~ 300m/h (⭐4.5km ～ 38km) |
| ターゲットシミュレーション速度 |
0 ~ ±500km/h |
| 速度ステップサイズ |
1km/h |
| RCS可変範囲 |
最大50dB, 1dBステップ で可変 |
*上記以外の仕様についてはご相談下さい。
